>> P.13

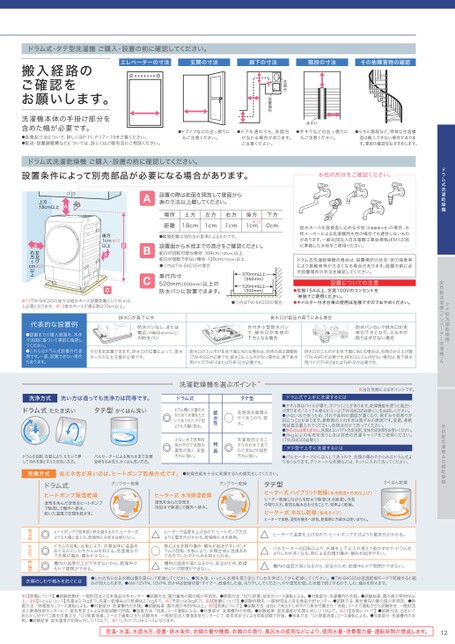

洗面台設置場所手すり左及び右方 以上1cmA上方18cm以上A後方1cm以上AB排水口が真下以外排水口が製品の真下にある場合そのまま設置できます。排水口の位置によって、排水ホースの左右交換が必要です。排水口のエルボが本体下面に当たる場合は、別売の高さ調整板(TW-AS3)が必要です。排水口にエルボがない場合は、真下排水用パイプ(THP-2またはTHP-3)が必要です。排水口のエルボが本体下面に当たる場合は、別売のかさ上げ脚(TW-AS6)が必要です。排水口にエルボがない場合は、真下排水用パイプ(THP-2またはTHP-3)が必要です。洗い方は違っても洗浄力は同等です。洗浄方式ドラム式タテ型ヒーター式 ハイブリッド乾燥(水冷除湿+外気仕上げ)ヒーター乾燥しながら冷却水で除湿(水冷除湿)。外気の取り入れ、排気も組み合わせることで、効率よく乾燥。ヒーター式 水なし乾燥(排気タイプ)ヒーターで加熱、湿気を機外へ排気。乾燥時に冷却水は使いません。かくはん乾燥ヒーター式 水冷除湿乾燥湿気を含んだ空気を冷却水で除湿して機外へ排水。タンブラー乾燥ヒートポンプ除湿乾燥湿気を含んだ空気をヒートポンプで除湿して機外へ排水。乾いた温風で衣類を乾かす。タンブラー乾燥省エネ性が高いのは、ヒートポンプ乾燥方式です。乾燥方式●乾燥性能を十分に発揮するため換気をしてください。省エネ性◎ヒートポンプで効率良く熱交換するので、ヒーター式よりも大幅に省エネ。乾燥時に冷却水は使わない。△ヒーターで温度を上げるので、ヒートポンプ方式よりも電気代がかかる。乾燥時に水を使用。△ヒーターで温度を上げるので、ヒートポンプ方式よりも電気代がかかる。仕上がり◎ドラムの回転・反転により、衣類全体に温風をあてるのでしわやからみを抑える。低温風なので衣類の傷み・縮みが少ない。◯熱による衣類の傷み・縮みが起きやすいが、ドラムの回転・反転により、衣類全体に温風をあてるのでしわやからみを抑えられる。△パルセーターの回転により、衣類を上下に入れ替えて乾かすので、ドラム式よりしわが多くなる。熱による衣類の傷み・縮みが起きやすい。使い勝手◎槽内の温度が上がりすぎないから、乾燥中でもドア開閉ができる。△槽内の温度が高くなるから、安全のため、乾燥中にドア開閉ができない。△槽内の温度が高くなるから、安全のため、乾燥中にドア開閉ができない。●しわの気になる衣類は量を減らして乾燥してください。●脱水後、いったん衣類を取り出してしわを伸ばしてから乾燥してください。●TW-84GS5は低温乾燥モードで乾燥すると縮みが抑えられます。●AW-12VP4、10VP4、8VH4は乾燥切替「タイマー」乾燥をした後、吊り干ししてください。やや湿気を残した状態で終了するので、しわ、縮みを抑えます。衣類のしわや縮みを防ぐには●タオル等はパイルが寝て、ゴワつくことがあります。乾燥機能を使うと風合いが戻ります。とっても柔らかコース(TW-84GS5は除く)」をお試しください。●少ない水で洗うため、汚れや染料の濃度が濃くなり、黒ずみや色移りが目立つことがあります。柔軟剤の入れすぎは黒ずみの原因です。洗剤、柔軟剤は適正量入れてください。色物は分けて洗ってください。●粉石けんは使えません。洗剤はコンパクト合成洗剤、液体合成洗剤をお使いください。●3kɡ以上の毛布を洗うときは別売の洗濯キャップをご使用ください。(TW-84GS5は除く)●パルセーターでかくはんして洗うので、衣類の傷みやからみはドラム式より多くなります。デリケートな衣類などは、ネットに入れて洗ってください。ドラム式で上手に洗濯するにはタテ型で上手に洗濯するにはドラム式タテ型◎ドラム槽に少量の水をためて衣類をたたいて洗うので、タテ型よりも大幅に節水。節水性◯洗剤液を循環させて洗うので、節水。◎少ない水で洗剤を溶かすので洗剤の濃度が高く、皮脂汚れに強い。特 長◎洗濯物同士をこすり合わせて洗うので泥などの固形汚れに強い。ドラム式 たたき洗いタテ型 かくはん洗いドラムの回転・反転により、たたいて押して汚れを落とすたたき洗い方式。パルセーターによる強力水流で衣類全体をもみ洗う、かくはん洗い方式。●各商品寸法について、詳しくはP.11、P.17〜19をご覧ください。●配送・設置調整費などについては、詳しくはご販売店にご相談ください。給水ホースを直接差し込める水栓(洗濯機用水栓)の場合、水栓メーカーによる洗濯機用水栓の場合でも適合しないものがあります。一般社団法人日本電機工業会規格JEM1206に準拠した水栓をご使用ください。ドラム式洗濯乾燥機の場合は、設置場所の状況・床の強度等により振動音等が大きくなる場合があります。設置の前に必ず設置場所の状況を確認してください。※12TW-84GS5の後方は給水ホース設置距離として4cm以上必要となります。※13排水ホースが通る側は10cm以上。設置条件によって別売部品が必要になる場合があります。水栓の形状をご確認ください。●()内はTW-84GS5の場合520mm以上570mm以上(560mm)(500mm)C奥行内寸520mm(500mm)以上の防水パンに設置できます。設置についての注意●定格15A以上、交流100Vのコンセントを単独でご使用ください。●キャスター付き台車の使用は危険ですのでおやめください。ドラム式洗濯乾燥機 ご購入・設置の前に確認してください。ドラム式・タテ型洗濯機 ご購入・設置の前に確認してください。洗濯機本体の手掛け部分を含めた幅が必要です。搬入経路のご確認をお願いします。CB蛇口が回転可能な場合:108cm(100cm)以上蛇口が回転できない場合:120cm(112cm)以上設置面から水栓までの高さをご確認ください。●ドアノブなどの出っ張りにもご注意ください。●ドアを通れても、洗面台が当たる場合があります。ご注意ください。●手すりなどの出っ張りにもご注意ください。●らせん階段など、特殊な住居構造は搬入できない場合があります。事前の確認をおすすめします。エレベーターの寸法玄関の寸法廊下の寸法階段の寸法その他障害物の確認代表的な設置例●設置までの搬入経路を、本体寸法図に基づいて事前に確認してください。●これらはドラム式設置の代表例です。一部、設置できない場合もあります。防水パンなし、または幅広(内幅684mm以上)の防水パン台付き小型防水パンで、排水口が本体の下方となる場合防水パンなしで排水口が本体の下方となり、エルボが取りはずせない場合●()内はTW-84GS5の場合※5【除菌について】●試験依頼先:一般財団法人日本食品分析センター●試験方法:菌付着布の菌の減少率測定。●除菌方法:「60℃除菌」設定のコース運転による。●対象部分:洗濯槽内の衣類。●試験結果:菌の減少率99%以上。※6【ふとんについて】洗濯は3.7kɡまで。洗濯～乾燥および乾燥は2.1kɡまで。※7予洗いは3kɡまで。※8【除菌について】●試験依頼先:一般財団法人日本食品分析センター●試験方法:菌付着布の菌の減少率測定。●除菌方法:「除菌脱水」コース運転による。●対象部分:洗濯槽内の衣類。●試験結果:菌の減少率99%以上。※9【消臭について】●試験方法:当社にてあらかじめタバコ臭を付着させ、「消臭」コースで運転させた試験布を、一般財団法人東海技術センターにて、臭気判定士による官能試験で評価。●消臭方法:「消臭」コース運転による。●対象部分:洗濯槽内の衣類。●試験結果:臭気濃度が初期に対し1/10以下。※10消臭について】●試験方法:当社にてあらかじめタバコ臭を付着させ、UV除菌消臭」コースで運転させた試験布を、一般財団法人東海技術センターにて、臭気判定士による官能試験で評価。●消臭方法:「UV除菌消臭」コース運転による。●対象部分:洗濯槽内の衣類。●試験結果:臭気濃度が初期に対し1/10以下。※11しわケアLiteコースになります。洗濯乾燥機を選ぶポイント※※当社見解によるポイントです。●離隔距離は消防法の基準によるものです。A場所上方左方右方後方下方距離18cm1cm1cm1cm0cm ※12※12※13設置の際は前面を開放して壁面から表の寸法以上離してください。12
| <
|
> |
>>
