在庫限り
暖太郎
寸法/仕様
仕様表
（50/60Hz）冷暖房タイプ・スプリット形（JIS C 9612：2013）
| 形名（※1） | RAS-286DRNE 〈RAS-286ADRNE〉 | RAS-406DRNE 〈RAS-406ADRNE〉 | RAS-566DRNE 〈RAS-566ADRNE〉 | RAS-636DRNE 〈RAS-636ADRNE〉 | |||
|---|---|---|---|---|---|---|---|
| 電源 | 相-V | 単相200 | 単相200 | 単相200 | 単相200 | ||
| 冷房 | 冷房能力 | kW | 2.8(0.2〜4.1) | 4.0(0.2〜5.4) | 5.6(0.2〜6.0) | 6.3(0.2〜6.5) | |
| 電気特性 | 運転電流 | A | 3.41 | 5.48 | 9.10 | 11.82 | |
| 消費電力 | W | 580(60〜1,070) | 965(60〜1,700) | 1,710(60〜2,300) | 2,270(60〜2,550) | ||
| 暖房 | 暖房能力 | kW | 4.0(0.2〜11.7) | 6.0(0.2〜11.9) | 6.7(0.2〜11.9) | 7.1(0.2〜11.9) | |
| 電気特性 | 運転電流 | A | 4.65(最大20.0) | 7.28(最大20.0) | 8.66(最大20.0) | 9.04(最大20.0) | |
| 消費電力 | W | 790(60〜4,000) | 1,340(60〜4,000) | 1,610(60〜4,000) | 1,700(60〜4,000) | ||
| 外気温2℃時 | 暖房能力 | kW | 8.7 | 9.0 | 9.0 | 9.0 | |
| 消費電力 | W | 3,620 | 3,710 | 3,710 | 3,710 | ||
| 運転音（※2）（音響パワーレベル） | 冷房 | 内 | dB | 64 | 64 | 68 | 72 |
| 外 | 55 | 61 | 65 | 65 | |||
| 暖房 | 内 | dB | 67 | 70 | 70 | 70 | |
| 外 | 59 | 64 | 65 | 67 | |||
| 始動電流 | A | 4.65 | 7.28 | 9.10 | 11.82 | ||
| 質量 | 内 | kg | 17.0 | 17.0 | 17.0 | 17.0 | |
| 外 | kg | 44.0 | 44.0 | 44.0 | 44.0 | ||
| 電源プラグ | 形状 |  | | | | ||
| 容量 | V-A | 250-20 | 250-20 | 250-20 | 250-20 | ||
| 接続配管径（※3） | 液側 | Φ/mm | 6.35 | 6.35 | 6.35 | 6.35 | |
| ガス側 | 9.52 | 9.52 | 9.52 | 9.52 | |||
| 接続配線 | 線径 | Φ/mm | 2.0 | 2.0 | 2.0 | 2.0 | |
| 芯数 | 3 | 3 | 3 | 3 | |||
| 期間消費電力量 | 冷房時 | kWh | 225 | 350 | 568 | 682 | |
| 暖房時 | kWh | 590 | 890 | 1,290 | 1,485 | ||
| 期間合計 | kWh | 815 | 1,240 | 1,858 | 2,167 | ||
| 通年エネルギー消費効率（APF） | 6.5 | 6.1 | 5.7 | 5.5 | |||
| 冷媒 | 種類 | R32 | R32 | R32 | R32 | ||
| 封入量 | kg | 1.08 | 1.08 | 1.08 | 1.08 | ||
| 地球温暖化係数（GWP） | 675 | 675 | 675 | 675 | |||
別表
（JIS C 9612:2005）
| 形名（※1） | RAS-286DRNE 〈RAS-286ADRNE〉 | RAS-406DRNE 〈RAS-406ADRNE〉 | RAS-566DRNE 〈RAS-566ADRNE〉 | RAS-636DRNE 〈RAS-636ADRNE〉 | |||
|---|---|---|---|---|---|---|---|
| 期間消費電力量 | 冷房時 | kWh | 201 | 311 | 517 | 621 | |
| 暖房時 | kWh | 636 | 961 | 1,452 | 1,674 | ||
| 期間合計 | kWh | 837 | 1,272 | 1,969 | 2,295 | ||
| 通年エネルギー消費効率(APF) | 6.7 | 6.3 | 5.7 | 5.5 | |||
| 区分 | A | C | F | F | |||
省エネルギー法による店頭の統一省エネラベルの目安電気料金は、この期間消費電力量に基づき表示されています。
定格冷房エネルギー消費効率（COP）と区分
| 形名（※1） | RAS-286DRNE 〈RAS-286ADRNE〉 | RAS-406DRNE 〈RAS-406ADRNE〉 | RAS-566DRNE 〈RAS-566ADRNE〉 | RAS-636DRNE 〈RAS-636ADRNE〉 | |||
|---|---|---|---|---|---|---|---|
| 定格冷房能力 | kW | 2.8 | 4.0 | 5.6 | 6.3 | ||
| 定格冷房エネルギー消費効率 | 4.83 | 4.15 | 3.27 | 2.78 | |||
| 区分 | い | い | い | ろ | |||
| 小能力時高効率型コンプレッサー搭載 | 有り | 有り | 有り | 有り | |||
（注）仕様はJIS条件による測定値で、2022年3月1日現在のものです。改良にともない予告なく一部変更することがあります。
- ※1＜ ＞は室外機の形名です。
- ※2運転音はJIS条件（C9612）により測定した室内・室外とも強風運転時の運転音です。運転音は反響の少ない無響室で測定した数値です。実際に据え付けた状態で測定すると、周囲の騒音や反響等の影響を受け、表示数値より大きくなるのが普通です。
- ※3接続配管は断熱処理が必要です。●能力、消費電力欄の（ ）の数字は、最小から最大までの可変幅を表示しています。
本体寸法
| 形名 | RAS-286DRNE / RAS-406DRNE / RAS-566DRNE / RAS-636DRNE |
|---|---|

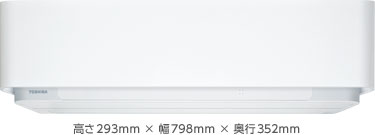

| 室内機 |  |
| 形名 | RAS-286ADRNE / RAS-406ADRNE / RAS-566ADRNE / RAS-636ADRNE |
|---|---|

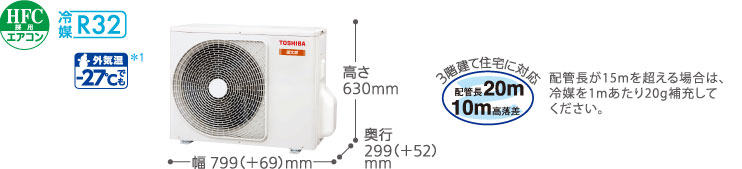

| 室外機 |  |
- ＊1暖房時、室外機の吸い込み付近の温度。暖房運転することを確認（暖房能力を保証するものではありません）。使用環境、設置状況により暖房能力は低下する場合があります。
＊外気温0℃以下でヒーター通電、7℃以下で室外ファン運転します（最大消費電力量DRNE：200Wh、VN：190Wh）。
＊この機能、制御は冬の間、安心してお使いいただくためのものです。運転停止中にも働きますので、電源プラグを抜いたり、ブレーカーを切ったりしないでください。
