VNシリーズ

寸法/仕様

仕様表

（50/60Hz）冷暖房タイプ・スプリット形（JIS C 9612：2013）

形名（※1）				RAS-225VN 〈RAS-225AVN〉	RAS-255VN 〈RAS-255AVN〉	RAS-285VN 〈RAS-285AVN〉
電源			相-V	単相100	単相100	単相100
冷房	冷房能力		kW	2.2(0.8〜3.1)	2.5(0.8〜3.2)	2.8(0.8〜3.4)
	電気特性	運転電流	A	5.89	6.85	7.55
		消費電力	W	530(175〜800)	630(175〜870)	710(175〜1,010)
暖房	暖房能力		kW	2.8(0.6〜6.4)	3.2(0.6〜6.6)	4.0(0.6〜6.6)
	電気特性	運転電流	A	6.67(最大20.0)	7.84(最大20.0)	10.72(最大20.0)
		消費電力	W	620(125〜2,000)	745(125〜2,000)	1,040(125〜2,000)
	外気温2℃時	暖房能力	kW	5.0	5.2	5.3
		消費電力	W	1,910	1,920	1,950
運転音（※2）（音響パワーレベル）	冷房	内	dB	57	58	60
		外		57	59	60
	暖房	内	dB	60	63	63
		外		60	60	61
始動電流			A	6.67	7.84	10.72
質量	内		kg	10.0	10.0	10.0
	外		kg	34.0	34.0	34.0
電源プラグ	形状
	容量		V-A	125-20	125-20	125-20
接続配管径（※3）	液側		Φ/mm	6.35	6.35	6.35
	ガス側			9.52	9.52	9.52
接続配線	線径		Φ/mm	2.0	2.0	2.0
	芯数			3	3	3
期間消費電力量	冷房時		kWh	198	229	263
	暖房時		kWh	496	573	666
	期間合計		kWh	694	802	929
通年エネルギー消費効率（APF）				6.0	5.9	5.7
冷媒	種類			R32	R32	R32
	封入量		kg	0.69	0.69	0.69
	地球温暖化係数（GWP）			675	675	675

別表

（JIS C 9612:2005）

省エネルギー法による店頭の統一省エネラベルの目安電気料金は、この期間消費電力量に基づき表示されています。

定格冷房エネルギー消費効率（COP）と区分

（注）仕様はJIS条件による測定値で、2022年3月1日現在のものです。改良にともない予告なく一部変更することがあります。

• ※1＜　＞は室外機の形名です。
• ※2運転音はJIS条件（C9612）により測定した室内・室外とも強風運転時の運転音です。運転音は反響の少ない無響室で測定した数値です。実際に据え付けた状態で測定すると、周囲の騒音や反響等の影響を受け、表示数値より大きくなるのが普通です。
• ※3接続配管は断熱処理が必要です。●能力、消費電力欄の（　）の数字は、最小から最大までの可変幅を表示しています。

本体寸法

形名	RAS-225VN / RAS-255VN / RAS-285VN
室内機

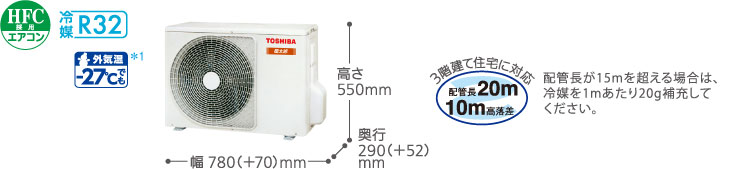

形名	RAS-225AVN / RAS-255AVN / RAS-285AVN
室外機

• ＊1暖房時、室外機の吸い込み付近の温度。暖房運転することを確認（暖房能力を保証するものではありません）。使用環境、設置状況により暖房能力は低下する場合があります。
  ＊外気温0℃以下でヒーター通電、7℃以下で室外ファン運転します（最大消費電力量DRNE：200Wh、VN：190Wh）。
  ＊この機能、制御は冬の間、安心してお使いいただくためのものです。運転停止中にも働きますので、電源プラグを抜いたり、ブレーカーを切ったりしないでください。

据付に必要なスペースについては、こちらでご確認ください。
